一、檔位的操作

　　1.紅色為行走箱，往外是快速，往里是慢速，控制行走的快慢。

　　2.黃色為行走輪的前進后退檔位，外為前進 中間為空擋 里為后退。

　　3.旋耕箱的高低速外為快速 中間為空擋  里為慢檔，如果對工作效率還不滿意，可通過調節鏈條箱來實現讓旋耕刀的，快檔更快，慢檔更慢。

調整檔位松緊

紅色檔位控制行走快慢 | 黃色檔位控制行走進退 | 綠色控制旋耕快慢

　　二、工作效率慢怎么調整

　　1.傳動鏈箱，如發現箱內油脂干裂，請松開螺絲打開鏈箱即可加潤油脂,一定要在旋耕軸上涂潤滑脂。

　　2.如果感覺旋耕刀與開溝培土刀工作效率慢，可拆開調整鏈條箱，將箱內齒輪對換。

出廠正常安裝

調整后

鏈條箱外觀

　　三、把手的旋轉及高低調整

　　1.需要時可通過調節旋轉把手來調節把手的位置，通過調節高低把手來實現把手的高低。

　　2.新機器轉動時可能會稍緊，可通過松動圓盤上的4個螺絲實現輕松旋轉把手，但是如果過送，會使機器在工作過程中不好操控。

把手的旋轉

把手的高低

把手高低的調整

旋轉把手

旋轉過緊時可適當松圓盤上的螺絲

　　四、機油的加注及檢查

　　1.每次啟動時要檢查油標，看機油是否在游標的網格內，如果發動機機油沒有到網格內請及時加足，檢查機油時整機一定要保持平衡，好正確判斷機油的多少。如機油超出網格應倒出多余的機油。一定達到正確的位置。

　　2.更換機油，檢查發現機油變臟，會加速機器各部件的磨損，應盡快更換。在更換機油時先啟動發動機運轉機油變熱后停機，在松開排油螺絲丁排油。

　　3.變速箱分為， 傳動箱和旋耕箱、在出廠時已加入齒輪油，在每次使用時請檢查箱內齒輪油，是否在規定的高度，如不夠應及時添加。初次使用10----20小時后，請更換傳動箱和旋耕箱機油，此后一年更換一次。更換時放開箱體底部螺絲將齒輪油排凈即可，在擰緊螺絲，從箱體加油口加注齒輪油即可。

變速箱保養注意事項

發動機機油加注口與放油口

行走變速箱齒輪油放油口

行走變速箱齒輪油加注口

旋耕刀變速箱齒輪油放油口

旋耕刀變速箱齒輪油加注口

　　五、開溝培土刀的安裝

　　1.刀能實現開溝，培土，起壟，開溝寬度從11到40公分不等，深度從10到40不等，

　　2.平四刀能開14-18公分 上面裝上4個彎刀開14公分 兩直兩彎開18公分

　　3.大錯四刀盤兩直兩彎25公分  4彎20公分

　　4.小錯四刀盤能開16公分  20公分

　　5.錯5加2，開溝寬度30--40公分寬

安裝效果1

安裝效果圖2

安裝效果圖3

安裝效果圖4

除草輪

錯5+2

大錯四

平四刀

作業鐵輪

旋耕刀

硬地刀

11公分開溝刀

開溝正確的安裝方式

　　六、空氣濾清器的檢查

　　空氣濾清器、松開濾清器底部，向空濾器內加注機油到歸定液面，如機油加的少會影響防塵效果，如加機油過多會吸入化油器，造成發動機啟動困難。加油時請注意不要混入土和水分。

空氣濾清器

空氣濾清器全圖

空氣濾清器注意事項

　　七、離合器的調整

　　1.離合器的操作，主離合為皮帶張緊形式，向前推離合器手柄為合上，向下摁手柄為分開，遇到危險時用拇指直接按下離合器手柄快速斷開。

　　2.如果感覺離合器過緊或過松，可通過調整拉線的位置來實現離合器的調整。

離合器的調整

離合器的調整螺絲

　　八、皮帶的調整

　　1.在離合器松開后皮帶在小皮帶輪的周?chē)纬梢粋€(gè)半圓弧。如果在皮帶過松或過緊的情況下可對調整螺絲進行微調。

　　2.在皮帶在離合器閉合情況下，皮帶距上限桿不能壓緊皮帶，下限桿距皮帶6毫米左右。

調整螺絲

離合器調整螺絲

皮帶輪護罩內部結構

皮帶輪結構圖

皮帶上限制桿

皮帶下限制桿

　　九、汽油機的啟動

　　1.每次啟動時要檢查油標，看機油是否在游標的網格內，如果發動機機油沒有到網格內請及時加足，檢查機油時整機一定要保持平衡，好正確判斷機油的多少。如機油超出網格應倒出多余的機油。一定達到正確的位置。

　　2.檢查離合器是否處在分離狀態，如果沒有處在分離狀態請先把離合器調節到分離狀態。檢查行走檔位是否處在空擋，如果沒有處在空擋，請先把檔位調整在空擋狀態。

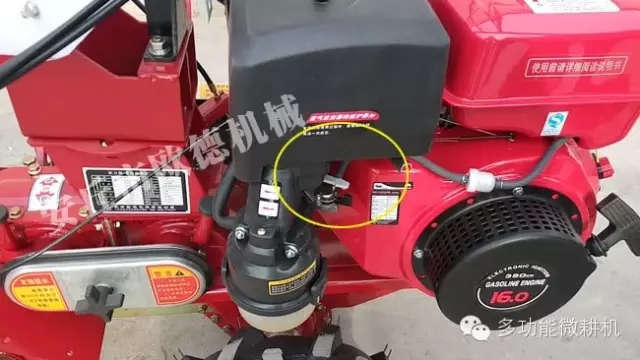

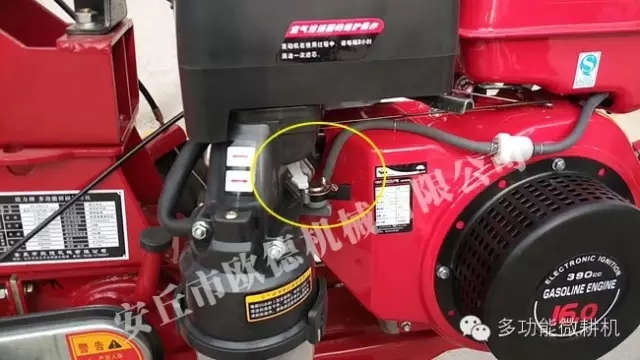

　　3.開啟風門，啟動后關閉。

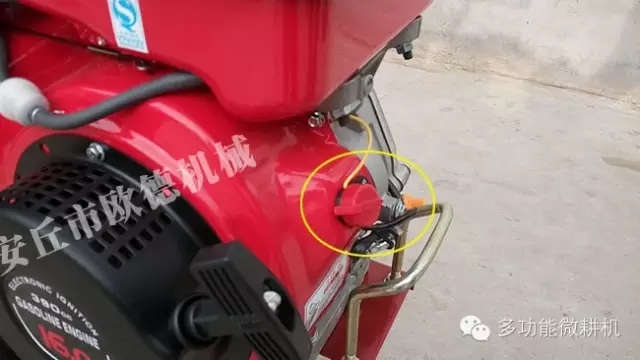

　　4.開啟電磁開關，使開關處在on狀態。

　　5.油門開到一半左右。

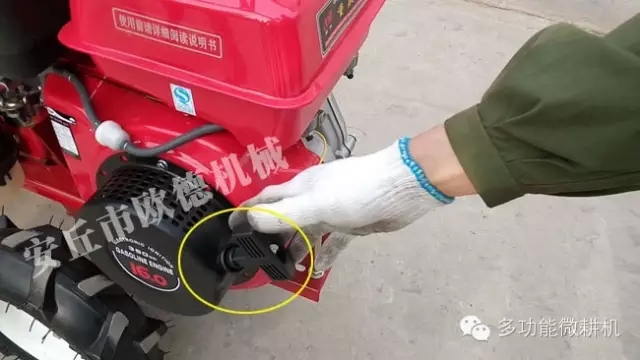

　　6.抻緊拉動手柄，感覺到著力點后快速向后拉都。

電磁開關處于ON開啟狀態

風門開啟狀態

拉手處于抻緊狀態，快速拉拽

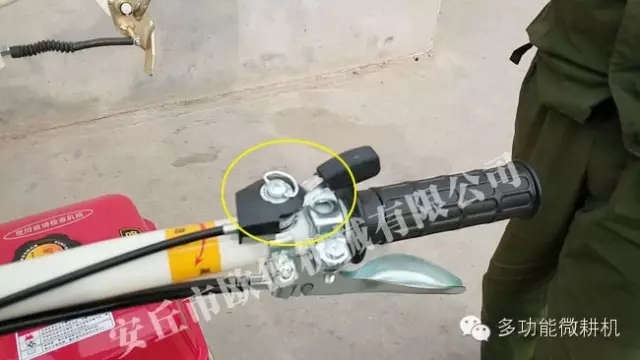

離合器處于分開狀態

行走箱檔位處于空擋位置

油門加到一半

　　十、限身?xiàng)U的及護板的調整

　　1.護板的調整，如果感覺開溝，培土，起壟的寬度，土拋出的方向不滿意，可對小護板，大護板進行角度的調整，來實現不同的要求。

　　2.限深輪及限深桿的調整，如果對開溝，培土，起壟，旋耕的深度感到不滿意，可以降低限深桿或限深輪的高度來實現，開溝的深度。

大護板的調整

護板寬度調整

限深調節開關

限深的調節

限深輪

限深輪的調整

限制刀的深度

小護板的調整

　　十一、旋耕刀的安裝

　　1.旋耕刀的安裝及使用，旋耕刀也分為左右，將旋耕刀安裝在旋耕箱上，可耕土質不是太硬的地塊，如果土質很硬可換置硬地刀。

　　2.旋耕刀安裝好后，調節限深桿的高低，來實現旋耕的深淺。

安裝后的圖片

限深桿調節好后

旋耕刀的安裝

正確的圖片

　　十二、壓土輪的安裝

　　1.對開溝時想實現壓壟的效果可安裝壓土輪。

　　2.拆下行走輪，把壓土輪的插銷孔對準軸的插銷孔，輕推進去，插好插銷。

插好插銷

行走輪的安裝

壓土輪安裝后

壓土輪的銷子口

　　十三、作業輪的安裝

　　1.先把機子斜置，把行走輪取下，將作業輪上的插銷孔對準軸上的插銷孔后，往里推進，插好插銷。另一側同樣換法。

　　2.保養與維護，對軸的鏈接地方，抹上油脂進行保養。

作業鐵輪圖樣　

作業鐵輪安裝上之后

作業鐵輪的安裝

　　十四、電啟動的安裝

1.線路保護器

2.電起動機

3.齒圈要上在里面

4.電鎖上在這里

5.電瓶

　　十五、生產線

　　十六、柴油開溝培土機啟動方法

1.打開油箱開關

2.加上油門：油門開關放到大

3.按下減壓開關

　　4.一直按著減壓，同時拉啟動盤打油，不打油的時候 松開減壓，把啟動盤松回去，再用力拉出，直到拉不動為止，再按下減壓，然后用力拉動啟動盤就能正常啟動。

　　十七、柴油開溝培土機電啟動方法

1.打開油箱開關

2.加上油門：油門開關放到大

3.按下減壓開關

4.一直按著減壓 拉啟動盤3次左右打油

5.扭動開關啟動

　　十八、汽油開溝培土機啟動方法

1.打開風門

2.加上油門

3.打開電動開關

4.拉動啟動盤

5.關上風門
